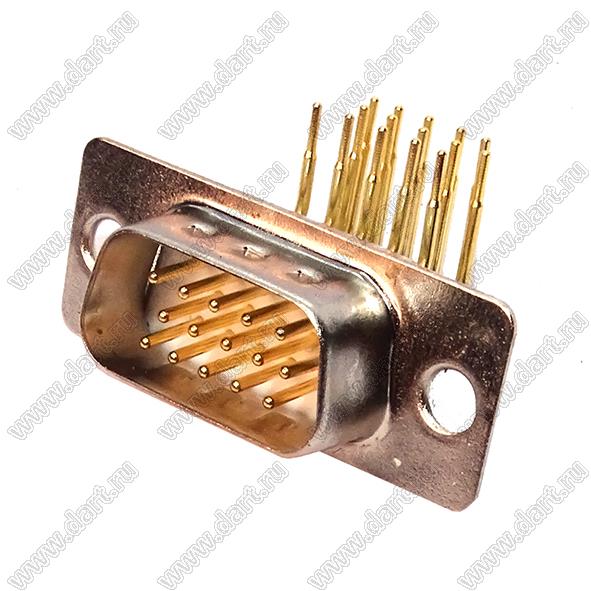

Разъемы D-SUB серии DS1038-02-xxX (5510-xxX, DHR-xxX) «высокой плотности» используются в промышленной и гражданской электронной аппаратуре. Разъемы D-SUB серии DS1038-02-xxX (5510-xxX, DHR-xxX) «высокой плотности» предназначены для пайки в отверстия платы.
Разъемы D-SUB серии DS1038-02-xxX (5510-xxX, DHR-xxX) «высокой плотности» поставляются как с установленными шестигранными стойками, так и без них.
Шестигранные стойки могут быть установлены впереди разъема (CC) или сзади разъема (CS).
Разъемы D-SUB серии DS1038-02-xxX (5510-xxX, DHR-xxX) «высокой плотности» поставляются со склада в Москве и под заказ.
|
|
Параметры:
Макс. допустимый ток I max: 5 А
Сопротивление контактов Rc: 20 мОм
Сопротивление изоляции R: 1000 МОм
Диэлектрическая стойкость: 500 В
Диапазон температур C: -40...+105 °C
Материал кожуха: сталь SPCC
Материал контактов: медный сплав
Материал изолятора: термопластик (UL 94V-0), стекловолокно
|
| DS1038-02 |
- |
15 |
M |
B |
N |
8 |
S |
S |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
1) серия:
DS1038-02
2) количество контактов:
15: 15
26: 26
44: 44
62: 62
3) вид контактов
M: вилка
F: розетка
4) цвет изолятора
B: черный
W: белый
L: синий
5) покрытие кожухов
N: передний кожух никелированный, задний кожух луженый
6) покрытие контактов:
8: полное золочение
C: частичное 3u” золочение
7) тип винта:
S: стандарт (без гайки)
1: тип CC
8) размер винта A:
S: стандарт (без гайки)
1: 5,0мм
2: 3,0мм
3: 5,2мм
4: 4,8мм
5: 5,8мм
6: 3,8мм
|
|
|
|
