Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д.
Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной (в России приняты названия серий).
|
|
Параметры:
Шаг выводов P: 1,778 мм
Макс. рабочее напряжение V max.: 100 В (перем.)
Максимально допустимый ток контактов I max: 1.0 А
Материал корпуса: высокотемпературный пластик
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R: 1000 МОм
Напряжение пробоя (диэлектрическая стойкость) U ≥: 1000 V AC 50/60Hz (1 мин.)
Температура рабочая Tраб.: -40...+105 °C
|
| DS1002-10 |
20 |
1 |
3 |
1 |
| 1 |
2 |
3 |
4 |
5 |
|
|
1) Серия:
DS1002-10
2) Количество контактов:
06, 08, 14, 16, 18, 20, 24, 28, 32, 40
3) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
4) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
5) Тип выводов:

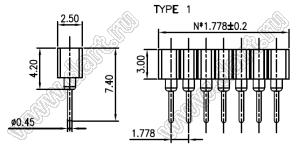

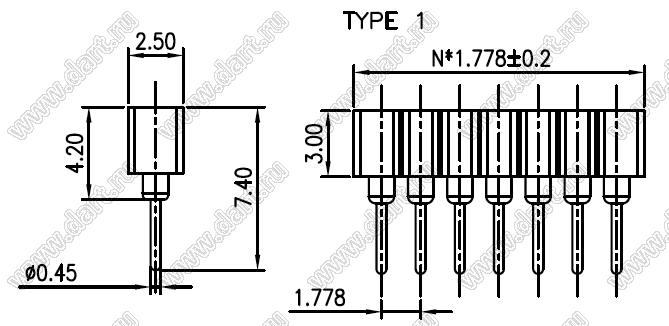

1: тип 1
2: тип 2
3: тип 3
|
|
|
|
