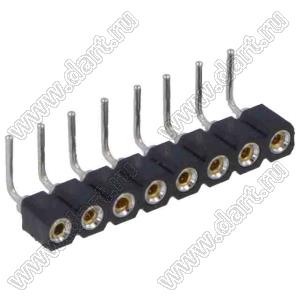

Розетки данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д.
Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной (в России приняты названия серий SCSL-XXR, PBSM-1xXXR).
|
|

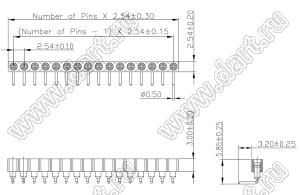

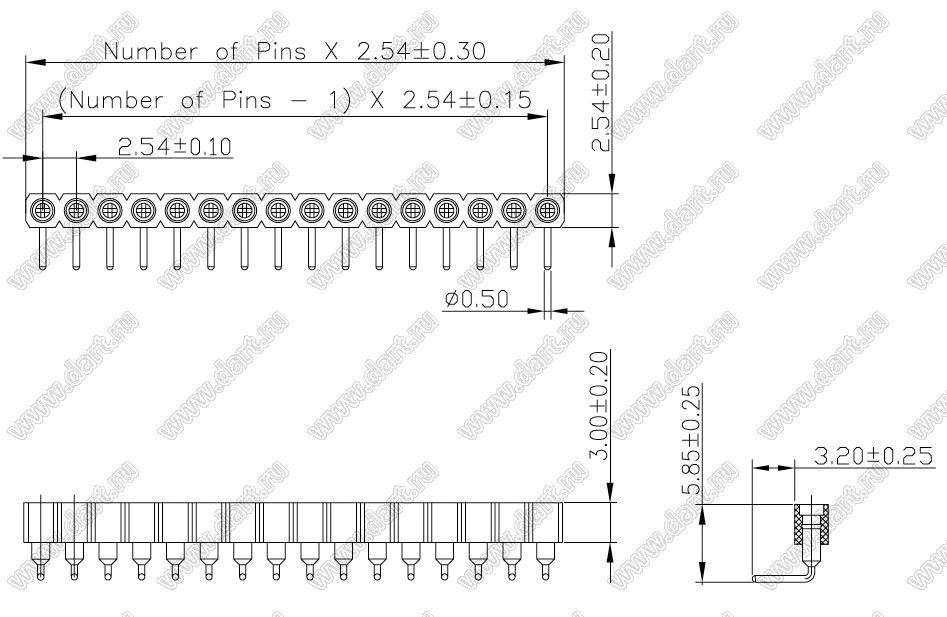

Параметры:
Шаг выводов P: 2,54 мм
Макс. рабочее напряжение V max.: 100 В (перем.)
Максимально допустимый ток контактов I max: 1.0 А
Материал корпуса: высокотемпературный пластик
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R: 1000 МОм
Напряжение пробоя (диэлектрическая стойкость) U ≥: 1000 V AC 50/60Hz (1 мин.)
Температура рабочая Tраб.: -40...+105 °C
|
| DS1002-01 |
- |
1 |
* |
40 |
R |
1 |
3 |
| 1 |
|
2 |
|
3 |
4 |
5 |
6 |
|
|
1) Серия:
DS1002-01
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Тип:
V: прямой
R: угловой
S: для поверхностного (SMD) монтажа
5) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
|
|
|
|
|
Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены
некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
|
| |
Код |
Наименование |
Количество контактов |
Кол-во в
упаковке |
Цена розн.
с НДС, руб. |
Цена м. опт
с НДС, руб. |
Наличие на
складе МСК |
Наличие на
Митино |
Наличие на
уд. складе |
|
 |
136053 |
DS1002-01-1x01R13 (SCSL-01R, PBSM-1x1R) |
1 |
|
5,00 |
3,54 |
- |
- |
- |
 |
 |
136054 |
DS1002-01-1x02R13 (SCSL-02R, PBSM-1x2R) |
2 |
|
9,00 |
7,07 |
- |
- |
- |
|
 |
136055 |
DS1002-01-1x03R13 (SCSL-03R, PBSM-1x3R) |
3 |
|
13,00 |
10,59 |
- |
- |
- |
|
 |
136056 |
DS1002-01-1x04R13 (SCSL-04R, PBSM-1x4R) |
4 |
|
17,00 |
14,12 |
- |
- |
- |
|
 |
136057 |
DS1002-01-1x05R13 (SCSL-05R, PBSM-1x5R) |
5 |
|
21,00 |
17,65 |
- |
- |
- |
|
 |
136058 |
DS1002-01-1x06R13 (SCSL-06R, PBSM-1x6R) |
6 |
|
25,00 |
21,18 |
- |
- |
- |
|
 |
136059 |
DS1002-01-1x07R13 (SCSL-07R, PBSM-1x7R) |
7 |
|
29,00 |
24,70 |
- |
- |
- |
|
 |
136060 |
DS1002-01-1x08R13 (SCSL-08R, PBSM-1x8R) |
8 |
|
34,00 |
28,23 |
- |
- |
- |
|
 |
136061 |
DS1002-01-1x09R13 (SCSL-09R, PBSM-1x9R) |
9 |
200 шт |
38,00 |
31,76 |
- |
- |
- |
|
 |
136062 |
DS1002-01-1x10R13 (SCSL-10R, PBSM-1x10R) |
10 |
|
42,00 |
35,29 |
- |
- |
- |
|
 |
136063 |
DS1002-01-1x11R13 (SCSL-11R, PBSM-1x11R) |
11 |
|
46,00 |
38,82 |
- |
- |
- |
|
 |
136064 |
DS1002-01-1x12R13 (SCSL-12R, PBSM-1x12R) |
12 |
|
50,00 |
42,34 |
- |
- |
- |
|
 |
136065 |
DS1002-01-1x13R13 (SCSL-13R, PBSM-1x13R) |
13 |
|
54,00 |
45,87 |
- |
- |
- |
|
 |
136066 |
DS1002-01-1x14R13 (SCSL-14R, PBSM-1x14R) |
14 |
|
58,00 |
49,40 |
- |
- |
- |
|
 |
136067 |
DS1002-01-1x15R13 (SCSL-15R, PBSM-1x15R) |
15 |
|
63,00 |
52,93 |
- |
- |
- |
|
 |
136068 |
DS1002-01-1x16R13 (SCSL-16R, PBSM-1x16R) |
16 |
|
67,00 |
56,45 |
- |
- |
- |
|
 |
136069 |
DS1002-01-1x17R13 (SCSL-17R, PBSM-1x17R) |
17 |
|
71,00 |
59,98 |
- |
- |
- |
|
 |
136070 |
DS1002-01-1x18R13 (SCSL-18R, PBSM-1x18R) |
18 |
|
75,00 |
63,51 |
- |
- |
- |
|
 |
136071 |
DS1002-01-1x19R13 (SCSL-19R, PBSM-1x19R) |
19 |
|
79,00 |
67,04 |
- |
- |
- |
|
 |
136072 |
DS1002-01-1x20R13 (SCSL-20R, PBSM-1x20R) |
20 |
|
83,00 |
70,56 |
- |
- |
- |
|
 |
136073 |
DS1002-01-1x21R13 (SCSL-21R, PBSM-1x21R) |
21 |
|
87,00 |
74,09 |
- |
- |
- |
|
 |
136074 |
DS1002-01-1x22R13 (SCSL-22R, PBSM-1x22R) |
22 |
|
91,00 |
77,63 |
- |
- |
- |
|
 |
136075 |
DS1002-01-1x23R13 (SCSL-23R, PBSM-1x23R) |
23 |
|
96,00 |
81,16 |
- |
- |
- |
|
 |
136076 |
DS1002-01-1x24R13 (SCSL-24R, PBSM-1x24R) |
24 |
|
100,00 |
84,69 |
- |
- |
- |
|
 |
136077 |
DS1002-01-1x25R13 (SCSL-25R, PBSM-1x25R) |
25 |
|
110,00 |
88,21 |
- |
- |
- |
|
 |
136078 |
DS1002-01-1x26R13 (SCSL-26R, PBSM-1x26R) |
26 |
|
110,00 |
91,74 |
- |
- |
- |
|
 |
136079 |
DS1002-01-1x27R13 (SCSL-27R, PBSM-1x27R) |
27 |
|
120,00 |
95,27 |
- |
- |
- |
|
 |
136080 |
DS1002-01-1x28R13 (SCSL-28R, PBSM-1x28R) |
28 |
|
120,00 |
98,80 |
- |
- |
- |
|
 |
136081 |
DS1002-01-1x29R13 (SCSL-29R, PBSM-1x29R) |
29 |
|
120,00 |
102,32 |
- |
- |
- |
|
 |
136082 |
DS1002-01-1x30R13 (SCSL-30R, PBSM-1x30R) |
30 |
|
130,00 |
105,85 |
- |
- |
- |
|
 |
136083 |
DS1002-01-1x31R13 (SCSL-31R, PBSM-1x31R) |
31 |
|
130,00 |
109,38 |
- |
- |
- |
|
 |
136084 |
DS1002-01-1x32R13 (SCSL-32R, PBSM-1x32R) |
32 |
|
140,00 |
112,91 |
- |
- |
- |
|
 |
136085 |
DS1002-01-1x33R13 (SCSL-33R, PBSM-1x33R) |
33 |
|
140,00 |
116,44 |
- |
- |
- |
|
 |
136086 |
DS1002-01-1x34R13 (SCSL-34R, PBSM-1x34R) |
34 |
|
150,00 |
119,96 |
- |
- |
- |
|
 |
136087 |
DS1002-01-1x35R13 (SCSL-35R, PBSM-1x35R) |
35 |
|
150,00 |
123,49 |
- |
- |
- |
|
 |
136088 |
DS1002-01-1x36R13 (SCSL-36R, PBSM-1x36R) |
36 |
|
150,00 |
127,02 |
- |
- |
- |
|
 |
136089 |
DS1002-01-1x37R13 (SCSL-37R, PBSM-1x37R) |
37 |
|
160,00 |
130,56 |
- |
- |
- |
|
 |
136090 |
DS1002-01-1x38R13 (SCSL-38R, PBSM-1x38R) |
38 |
|
160,00 |
134,08 |
- |
- |
- |
|
 |
136091 |
DS1002-01-1x39R13 (SCSL-39R, PBSM-1x39R) |
39 |
|
170,00 |
137,61 |
- |
- |
- |
|
 |
136092 |
DS1002-01-1x40R13 (SCSL-40R, PBSM-1x40R) |
40 |
100 шт |
170,00 |
141,14 |
|
|
- |
|
|
