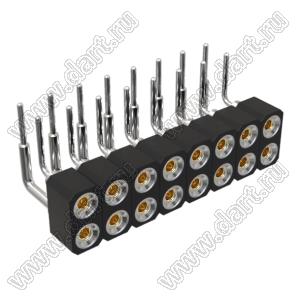

Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д.
Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной (в России приняты названия серий SCDL-XXR, PBDM-2xXXR).
|
|
Параметры:

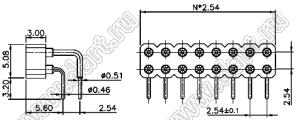

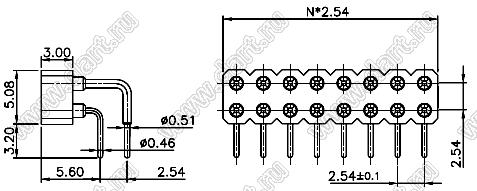

Шаг выводов P: 2,54 мм
Макс. рабочее напряжение V max.: 100 В (перем.)
Максимально допустимый ток контактов I max: 1.0 А
Материал корпуса: высокотемпературный пластик
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R: 1000 МОм
Напряжение пробоя (диэлектрическая стойкость) U ≥: 1000 V AC 50/60Hz (1 мин.)
Температура рабочая Tраб.: -40...+105 °C
|
| DS1002-01 |
1 |
* |
40 |
R |
1 |
3 |
| 1 |
2 |
|
3 |
4 |
5 |
6 |
|
|
1) Серия:
DS1002-01
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Тип:
V: прямой
R: угловой
S: для поверхностного (SMD) монтажа
5) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
|
|
|
|
|
Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены
некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
|
| |
Код |
Наименование |
Количество контактов |
Кол-во в
упаковке |
Цена розн.
с НДС, руб. |
Цена м. опт
с НДС, руб. |
Наличие на
складе МСК |
Наличие на
уд. складе |
|
 |
136093 |
DS1002-01-2x01R13 (SCDL-01R, PBDM-2x1R) |
2x1 |
|
11,00 |
9,07 |
- |
- |
 |
 |
136094 |
DS1002-01-2x02R13 (SCDL-02R, PBDM-2x2R) |
2x2 |
|
22,00 |
18,12 |
- |
- |
|
 |
136095 |
DS1002-01-2x03R13 (SCDL-03R, PBDM-2x3R) |
2x3 |
|
32,00 |
27,18 |
- |
- |
|
 |
136096 |
DS1002-01-2x04R13 (SCDL-04R, PBDM-2x4R) |
2x4 |
|
43,00 |
36,23 |
|
- |
|
 |
136097 |
DS1002-01-2x05R13 (SCDL-05R, PBDM-2x5R) |
2x5 |
|
54,00 |
45,28 |
- |
- |
|
 |
136098 |
DS1002-01-2x06R13 (SCDL-06R, PBDM-2x6R) |
2x6 |
|
64,00 |
54,34 |
- |
- |
|
 |
136099 |
DS1002-01-2x07R13 (SCDL-07R, PBDM-2x7R) |
2x7 |
|
75,00 |
63,40 |
- |
- |
|
 |
136100 |
DS1002-01-2x08R13 (SCDL-08R, PBDM-2x8R) |
2x8 |
|
85,00 |
72,45 |
- |
- |
|
 |
136101 |
DS1002-01-2x09R13 (SCDL-09R, PBDM-2x9R) |
2x9 |
|
96,00 |
81,51 |
- |
- |
|
 |
136102 |
DS1002-01-2x10R13 (SCDL-010R, PBDM-2x10R) |
2x10 |
|
110,00 |
90,57 |
- |
- |
|
 |
136103 |
DS1002-01-2x11R13 (SCDL-011R, PBDM-2x11R) |
2x11 |
|
120,00 |
99,62 |
- |
- |
|
 |
136104 |
DS1002-01-2x12R13 (SCDL-012R, PBDM-2x12R) |
2x12 |
|
130,00 |
108,68 |
- |
- |
|
 |
136105 |
DS1002-01-2x13R13 (SCDL-013R, PBDM-2x13R) |
2x13 |
|
140,00 |
117,74 |
- |
- |
|
 |
136106 |
DS1002-01-2x14R13 (SCDL-014R, PBDM-2x14R) |
2x14 |
|
150,00 |
126,80 |
- |
- |
|
 |
136107 |
DS1002-01-2x15R13 (SCDL-015R, PBDM-2x15R) |
2x15 |
|
160,00 |
135,85 |
- |
- |
|
 |
136108 |
DS1002-01-2x16R13 (SCDL-016R, PBDM-2x16R) |
2x16 |
|
170,00 |
144,91 |
|
- |
|
 |
136109 |
DS1002-01-2x17R13 (SCDL-017R, PBDM-2x17R) |
2x17 |
|
190,00 |
153,97 |
- |
- |
|
 |
136110 |
DS1002-01-2x18R13 (SCDL-018R, PBDM-2x18R) |
2x18 |
|
200,00 |
163,02 |
- |
- |
|
 |
136111 |
DS1002-01-2x19R13 (SCDL-019R, PBDM-2x19R) |
2x19 |
|
210,00 |
172,09 |
- |
- |
|
 |
136112 |
DS1002-01-2x20R13 (SCDL-020R, PBDM-2x20R) |
2x20 |
|
220,00 |
181,15 |
- |
- |
|
 |
136113 |
DS1002-01-2x21R13 (SCDL-021R, PBDM-2x21R) |
2x21 |
|
230,00 |
190,20 |
- |
- |
|
 |
136114 |
DS1002-01-2x22R13 (SCDL-022R, PBDM-2x22R) |
2x22 |
|
240,00 |
199,26 |
- |
- |
|
 |
136115 |
DS1002-01-2x23R13 (SCDL-023R, PBDM-2x23R) |
2x23 |
|
250,00 |
208,32 |
- |
- |
|
 |
136116 |
DS1002-01-2x24R13 (SCDL-024R, PBDM-2x24R) |
2x24 |
|
260,00 |
217,37 |
- |
- |
|
 |
136117 |
DS1002-01-2x25R13 (SCDL-025R, PBDM-2x25R) |
2x25 |
|
270,00 |
226,43 |
- |
- |
|
 |
136118 |
DS1002-01-2x26R13 (SCDL-026R, PBDM-2x26R) |
2x26 |
|
280,00 |
235,49 |
- |
- |
|
 |
136119 |
DS1002-01-2x27R13 (SCDL-027R, PBDM-2x27R) |
2x27 |
|
290,00 |
244,54 |
- |
- |
|
 |
136120 |
DS1002-01-2x28R13 (SCDL-028R, PBDM-2x28R) |
2x28 |
|
300,00 |
253,60 |
- |
- |
|
 |
136121 |
DS1002-01-2x29R13 (SCDL-029R, PBDM-2x29R) |
2x29 |
|
310,00 |
262,66 |
- |
- |
|
 |
136122 |
DS1002-01-2x30R13 (SCDL-030R, PBDM-2x30R) |
2x30 |
|
320,00 |
271,71 |
- |
- |
|
 |
136123 |
DS1002-01-2x31R13 (SCDL-031R, PBDM-2x31R) |
2x31 |
|
330,00 |
280,77 |
- |
- |
|
 |
136124 |
DS1002-01-2x32R13 (SCDL-032R, PBDM-2x32R) |
2x32 |
|
340,00 |
289,83 |
- |
- |
|
 |
136125 |
DS1002-01-2x33R13 (SCDL-033R, PBDM-2x33R) |
2x33 |
|
350,00 |
298,88 |
- |
- |
|
 |
136126 |
DS1002-01-2x34R13 (SCDL-034R, PBDM-2x34R) |
2x34 |
|
370,00 |
307,94 |
- |
- |
|
 |
136127 |
DS1002-01-2x35R13 (SCDL-035R, PBDM-2x35R) |
2x35 |
|
380,00 |
317,00 |
- |
- |
|
 |
136128 |
DS1002-01-2x36R13 (SCDL-036R, PBDM-2x36R) |
2x36 |
|
390,00 |
326,05 |
- |
- |
|
 |
136129 |
DS1002-01-2x37R13 (SCDL-037R, PBDM-2x37R) |
2x37 |
|
400,00 |
335,11 |
- |
- |
|
 |
136130 |
DS1002-01-2x38R13 (SCDL-038R, PBDM-2x38R) |
2x38 |
|
410,00 |
344,17 |
- |
- |
|
 |
136131 |
DS1002-01-2x39R13 (SCDL-039R, PBDM-2x39R) |
2x39 |
|
420,00 |
353,23 |
- |
- |
|
 |
136132 |
DS1002-01-2x40R13 (SCDL-040R, PBDM-2x40R) |
2x40 |
40 шт |
430,00 |
362,28 |
|
- |
|
|
