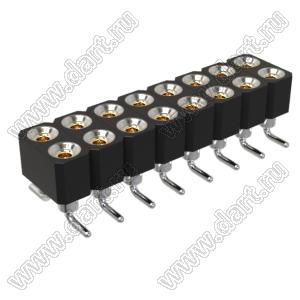

Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д.
Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной (в России приняты названия серий SCDL-XXSMT, PBDM-2xXXSMT).
|
|
Параметры:

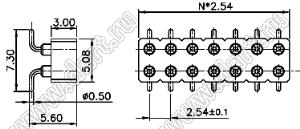

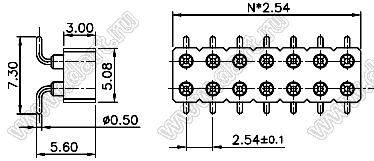

Шаг выводов P: 2,54 мм
Макс. рабочее напряжение V max.: 100 В (перем.)
Максимально допустимый ток контактов I max: 1.0 А
Материал корпуса: высокотемпературный пластик
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R: 1000 МОм
Напряжение пробоя (диэлектрическая стойкость) U ≥: 1000 V AC 50/60Hz (1 мин.)
Температура рабочая Tраб.: -40...+105 °C
|
| DS1002-01 |
1 |
* |
40 |
S |
1 |
3 |
| 1 |
2 |
|
3 |
4 |
5 |
6 |
|
|
1) Серия:
DS1002-01
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Тип:
V: прямой
R: угловой
S: для поверхностного (SMD) монтажа
5) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
|
|
|
|
|
Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены
некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
|
| |
Код |
Наименование |
Количество контактов |
Кол-во в
упаковке |
Цена розн.
с НДС, руб. |
Цена м. опт
с НДС, руб. |
Наличие на
складе МСК |
Наличие на
уд. складе |
|
 |
136173 |
DS1002-01-2x01S13 (SCDL-01SMT, PBDM-2x1SMT, 362030201NS007401) |
2x1 |
|
20,00 |
18,09 |
- |
- |
 |
 |
136174 |
DS1002-01-2x02S13 (SCDL-02SMT, PBDM-2x2SMT, 362030202NS007401) |
2x2 |
|
28,00 |
25,39 |
- |
- |
|
 |
136175 |
DS1002-01-2x03S13 (SCDL-03SMT, PBDM-2x3SMT, 362030203NS007401) |
2x3 |
|
37,00 |
32,70 |
|
- |
|
 |
136176 |
DS1002-01-2x04S13 (SCDL-04SMT, PBDM-2x4SMT, 362030204NS007401) |
2x4 |
|
46,00 |
40,00 |
- |
- |
|
 |
136177 |
DS1002-01-2x05S13 (SCDL-05SMT, PBDM-2x5SMT, 362030205NS007401) |
2x5 |
|
54,00 |
47,31 |
- |
- |
|
 |
136178 |
DS1002-01-2x06S13 (SCDL-06SMT, PBDM-2x6SMT, 362030206NS007401) |
2x6 |
|
63,00 |
54,62 |
- |
- |
|
 |
136179 |
DS1002-01-2x07S13 (SCDL-07SMT, PBDM-2x7SMT, 362030207NS007401) |
2x7 |
|
71,00 |
61,92 |
- |
- |
|
 |
136180 |
DS1002-01-2x08S13 (SCDL-08SMT, PBDM-2x8SMT, 362030208NS007401) |
2x8 |
|
80,00 |
69,23 |
|
- |
|
 |
136181 |
DS1002-01-2x09S13 (SCDL-09SMT, PBDM-2x9SMT, 362030209NS007401) |
2x9 |
200 шт |
89,00 |
76,53 |
|
- |
|
 |
136182 |
DS1002-01-2x10S13 (SCDL-10SMT, PBDM-2x10SMT, 362030210NS007401) |
2x10 |
|
97,00 |
83,84 |
- |
- |
|
 |
136183 |
DS1002-01-2x11S13 (SCDL-11SMT, PBDM-2x11SMT, 362030211NS007401) |
2x11 |
|
110,00 |
91,14 |
- |
- |
|
 |
136184 |
DS1002-01-2x12S13 (SCDL-12SMT, PBDM-2x12SMT, 362030212NS007401) |
2x12 |
|
120,00 |
98,45 |
- |
- |
|
 |
136185 |
DS1002-01-2x13S13 (SCDL-13SMT, PBDM-2x13SMT, 362030213NS007401) |
2x13 |
|
130,00 |
105,76 |
- |
- |
|
 |
136186 |
DS1002-01-2x14S13 (SCDL-14SMT, PBDM-2x14SMT, 362030214NS007401) |
2x14 |
|
140,00 |
113,06 |
- |
- |
|
 |
136187 |
DS1002-01-2x15S13 (SCDL-15SMT, PBDM-2x15SMT, 362030215NS007401) |
2x15 |
|
140,00 |
120,37 |
- |
- |
|
 |
136188 |
DS1002-01-2x16S13 (SCDL-16SMT, PBDM-2x16SMT, 362030216NS007401) |
2x16 |
|
150,00 |
127,67 |
- |
- |
|
 |
136189 |
DS1002-01-2x17S13 (SCDL-17SMT, PBDM-2x17SMT, 362030217NS007401) |
2x17 |
|
160,00 |
134,98 |
- |
- |
|
 |
136190 |
DS1002-01-2x18S13 (SCDL-18SMT, PBDM-2x18SMT, 362030218NS007401) |
2x18 |
|
170,00 |
142,29 |
- |
- |
|
 |
136191 |
DS1002-01-2x19S13 (SCDL-19SMT, PBDM-2x19SMT, 362030219NS007401) |
2x19 |
|
180,00 |
149,59 |
- |
- |
|
 |
136192 |
DS1002-01-2x20S13 (SCDL-20SMT, PBDM-2x20SMT, 362030220NS007401) |
2x20 |
|
190,00 |
156,90 |
- |
- |
|
 |
136193 |
DS1002-01-2x21S13 (SCDL-21SMT, PBDM-2x21SMT, 362030221NS007401) |
2x21 |
|
200,00 |
164,20 |
- |
- |
|
 |
136194 |
DS1002-01-2x22S13 (SCDL-22SMT, PBDM-2x22SMT, 362030222NS007401) |
2x22 |
|
200,00 |
171,51 |
- |
- |
|
 |
136195 |
DS1002-01-2x23S13 (SCDL-23SMT, PBDM-2x23SMT, 362030223NS007401) |
2x23 |
|
210,00 |
178,81 |
- |
- |
|
 |
136196 |
DS1002-01-2x24S13 (SCDL-24SMT, PBDM-2x24SMT, 362030224NS007401) |
2x24 |
|
220,00 |
186,12 |
- |
- |
|
 |
136197 |
DS1002-01-2x25S13 (SCDL-25SMT, PBDM-2x25SMT, 362030225NS007401) |
2x25 |
|
230,00 |
193,43 |
- |
- |
|
 |
136198 |
DS1002-01-2x26S13 (SCDL-26SMT, PBDM-2x26SMT, 362030226NS007401) |
2x26 |
|
240,00 |
200,73 |
- |
- |
|
 |
136199 |
DS1002-01-2x27S13 (SCDL-27SMT, PBDM-2x27SMT, 362030227NS007401) |
2x27 |
|
250,00 |
208,04 |
- |
- |
|
 |
136200 |
DS1002-01-2x28S13 (SCDL-28SMT, PBDM-2x28SMT, 362030228NS007401) |
2x28 |
|
260,00 |
215,34 |
- |
- |
|
 |
136201 |
DS1002-01-2x29S13 (SCDL-29SMT, PBDM-2x29SMT, 362030229NS007401) |
2x29 |
|
270,00 |
222,65 |
- |
- |
|
 |
136202 |
DS1002-01-2x30S13 (SCDL-30SMT, PBDM-2x30SMT, 362030230NS007401) |
2x30 |
|
270,00 |
229,96 |
- |
- |
|
 |
136203 |
DS1002-01-2x31S13 (SCDL-31SMT, PBDM-2x31SMT, 362030231NS007401) |
2x31 |
|
280,00 |
237,26 |
- |
- |
|
 |
136204 |
DS1002-01-2x32S13 (SCDL-32SMT, PBDM-2x32SMT, 362030232NS007401) |
2x32 |
|
290,00 |
244,57 |
- |
- |
|
 |
136205 |
DS1002-01-2x33S13 (SCDL-33SMT, PBDM-2x33SMT, 362030233NS007401) |
2x33 |
|
300,00 |
251,87 |
- |
- |
|
 |
136206 |
DS1002-01-2x34S13 (SCDL-34SMT, PBDM-2x34SMT, 362030234NS007401) |
2x34 |
|
310,00 |
259,18 |
- |
- |
|
 |
136207 |
DS1002-01-2x35S13 (SCDL-35SMT, PBDM-2x35SMT, 362030235NS007401) |
2x35 |
|
320,00 |
266,48 |
- |
- |
|
 |
136208 |
DS1002-01-2x36S13 (SCDL-36SMT, PBDM-2x36SMT, 362030236NS007401) |
2x36 |
|
330,00 |
273,79 |
- |
- |
|
 |
136209 |
DS1002-01-2x37S13 (SCDL-37SMT, PBDM-2x37SMT, 362030237NS007401) |
2x37 |
|
330,00 |
281,10 |
- |
- |
|
 |
136210 |
DS1002-01-2x38S13 (SCDL-38SMT, PBDM-2x38SMT, 362030238NS007401) |
2x38 |
|
340,00 |
288,40 |
- |
- |
|
 |
136211 |
DS1002-01-2x39S13 (SCDL-39SMT, PBDM-2x39SMT, 362030239NS007401) |
2x39 |
|
350,00 |
295,71 |
- |
- |
|
 |
136212 |
DS1002-01-2x40S13 (SCDL-40SMT, PBDM-2x40SMT, 362030240NS007401) |
2x40 |
120 шт |
360,00 |
303,29 |
|
- |
|
|
