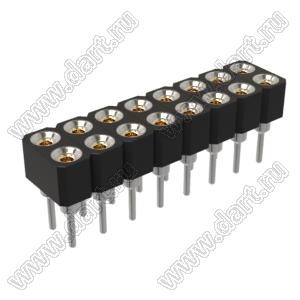

Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д.
Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной (в России приняты названия серий SCDL-XX, PBDM-2xXX, 6604SB-XXG).
|
|
Параметры:

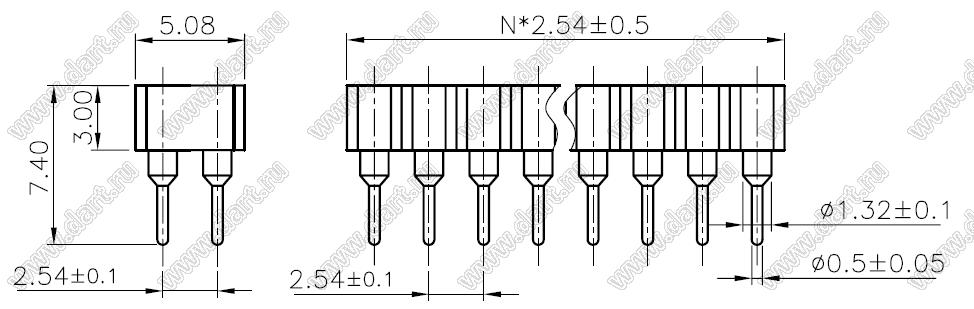

Шаг выводов P: 2,54 мм
Макс. рабочее напряжение V max.: 100 В (перем.)
Максимально допустимый ток контактов I max: 1.0 А
Материал корпуса: высокотемпературный пластик
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R: 1000 МОм
Напряжение пробоя (диэлектрическая стойкость) U ≥: 1000 V AC 50/60Hz (1 мин.)
Температура рабочая Tраб.: -40...+105 °C
|
| DS1002-01 |
1 |
* |
40 |
V |
1 |
3 |
| 1 |
2 |
|
3 |
4 |
5 |
6 |
|
|
1) Серия:
DS1002-01
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Тип:
V: прямой
R: угловой
S: для поверхностного (SMD) монтажа
5) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
|
|
|
|
|
Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены
некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
|
| |
Код |
Наименование |
Количество контактов |
Кол-во в
упаковке |
Цена розн.
с НДС, руб. |
Цена м. опт
с НДС, руб. |
Наличие на
складе МСК |
Наличие на
уд. складе |
|
 |
136013 |
DS1002-01-2x01V13 (SCDL-01, PBDM-2x1, 6604SB-02G) |
2x1 |
|
4,00 |
3,15 |
- |
- |
 |
 |
136014 |
DS1002-01-2x02V13 (SCDL-02, PBDM-2x2, 6604SB-04G) |
2x2 |
|
8,00 |
6,29 |
- |
- |
|
 |
136015 |
DS1002-01-2x03V13 (SCDL-03, PBDM-2x3, 6604SB-06G) |
2x3 |
|
11,00 |
9,44 |
|
- |
|
 |
136016 |
DS1002-01-2x04V13 (SCDL-04, PBDM-2x4, 6604SB-08G) |
2x4 |
|
15,00 |
12,58 |
|
- |
|
 |
136017 |
DS1002-01-2x05V13 (SCDL-05, PBDM-2x5, 6604SB-10G) |
2x5 |
|
19,00 |
15,72 |
- |
- |
|
 |
136018 |
DS1002-01-2x06V13 (SCDL-06, PBDM-2x6, 6604SB-12G) |
2x6 |
|
22,00 |
18,86 |
- |
- |
|
 |
136019 |
DS1002-01-2x07V13 (SCDL-07, PBDM-2x7, 6604SB-14G) |
2x7 |
|
26,00 |
22,01 |
- |
- |
|
 |
136020 |
DS1002-01-2x08V13 (SCDL-08, PBDM-2x8, 6604SB-16G) |
2x8 |
|
30,00 |
25,15 |
- |
- |
|
 |
136021 |
DS1002-01-2x09V13 (SCDL-09, PBDM-2x9, 6604SB-18G) |
2x9 |
400 шт |
34,00 |
28,37 |
- |
- |
|
 |
136022 |
DS1002-01-2x10V13 (SCDL-10, PBDM-2x10, 6604SB-20G) |
2x10 |
|
37,00 |
31,44 |
|
- |
|
 |
136023 |
DS1002-01-2x11V13 (SCDL-11, PBDM-2x11, 6604SB-22G) |
2x11 |
|
41,00 |
34,58 |
- |
- |
|
 |
136024 |
DS1002-01-2x12V13 (SCDL-12, PBDM-2x12, 6604SB-24G) |
2x12 |
200 шт |
45,00 |
38,80 |
- |
- |
|
 |
136025 |
DS1002-01-2x13V13 (SCDL-13, PBDM-2x13, 6604SB-26G) |
2x13 |
|
48,00 |
40,87 |
- |
- |
|
 |
136026 |
DS1002-01-2x14V13 (SCDL-14, PBDM-2x14, 6604SB-28G) |
2x14 |
|
52,00 |
44,02 |
- |
- |
|
 |
136027 |
DS1002-01-2x15V13 (SCDL-15, PBDM-2x15, 6604SB-30G) |
2x15 |
|
55,00 |
47,16 |
- |
- |
|
 |
136028 |
DS1002-01-2x16V13 (SCDL-16, PBDM-2x16, 6604SB-32G) |
2x16 |
|
59,00 |
50,31 |
- |
- |
|
 |
136029 |
DS1002-01-2x17V13 (SCDL-17, PBDM-2x17, 6604SB-34G) |
2x17 |
|
63,00 |
53,45 |
- |
- |
|
 |
136030 |
DS1002-01-2x18V13 (SCDL-18, PBDM-2x18, 6604SB-36G) |
2x18 |
|
66,00 |
56,59 |
- |
- |
|
 |
136031 |
DS1002-01-2x19V13 (SCDL-19, PBDM-2x19, 6604SB-38G) |
2x19 |
|
70,00 |
59,74 |
- |
- |
|
 |
136032 |
DS1002-01-2x20V13 (SCDL-20, PBDM-2x20, 6604SB-40G) |
2x20 |
200 шт |
74,00 |
63,01 |
|
- |
|
 |
136033 |
DS1002-01-2x21V13 (SCDL-21, PBDM-2x21, 6604SB-42G) |
2x21 |
|
77,00 |
66,03 |
- |
- |
|
 |
136034 |
DS1002-01-2x22V13 (SCDL-22, PBDM-2x22, 6604SB-44G) |
2x22 |
|
81,00 |
69,17 |
- |
- |
|
 |
136035 |
DS1002-01-2x23V13 (SCDL-23, PBDM-2x23, 6604SB-46G) |
2x23 |
|
85,00 |
72,31 |
- |
- |
|
|
136036 |
DS1002-01-2x24V13 (SCDL-24, PBDM-2x24, 6604SB-48G) |
2x24 |
|
88,00 |
75,45 |
- |
- |
|
 |
136037 |
DS1002-01-2x25V13 (SCDL-25, PBDM-2x25, 6604SB-50G) |
2x25 |
|
92,00 |
78,61 |
- |
- |
|
 |
136038 |
DS1002-01-2x26V13 (SCDL-26, PBDM-2x26, 6604SB-52G) |
2x26 |
|
96,00 |
81,75 |
- |
- |
|
 |
136039 |
DS1002-01-2x27V13 (SCDL-27, PBDM-2x27, 6604SB-54G) |
2x27 |
|
99,00 |
84,89 |
- |
- |
|
 |
136040 |
DS1002-01-2x28V13 (SCDL-28, PBDM-2x28, 6604SB-56G) |
2x28 |
|
110,00 |
88,03 |
- |
- |
|
 |
136041 |
DS1002-01-2x29V13 (SCDL-29, PBDM-2x29, 6604SB-58G) |
2x29 |
|
110,00 |
91,18 |
- |
- |
|
 |
136042 |
DS1002-01-2x30V13 (SCDL-30, PBDM-2x30, 6604SB-60G) |
2x30 |
|
110,00 |
94,33 |
- |
- |
|
 |
136043 |
DS1002-01-2x31V13 (SCDL-31, PBDM-2x31, 6604SB-62G) |
2x31 |
|
120,00 |
97,47 |
- |
- |
|
 |
136044 |
DS1002-01-2x32V13 (SCDL-32, PBDM-2x32, 6604SB-64G) |
2x32 |
|
120,00 |
100,61 |
- |
- |
|
 |
136045 |
DS1002-01-2x33V13 (SCDL-33, PBDM-2x33, 6604SB-66G) |
2x33 |
|
130,00 |
103,75 |
- |
- |
|
 |
136046 |
DS1002-01-2x34V13 (SCDL-34, PBDM-2x34, 6604SB-68G) |
2x34 |
|
130,00 |
106,90 |
- |
- |
|
 |
136047 |
DS1002-01-2x35V13 (SCDL-35, PBDM-2x35, 6604SB-70G) |
2x35 |
|
130,00 |
110,04 |
- |
- |
|
 |
136048 |
DS1002-01-2x36V13 (SCDL-36, PBDM-2x36, 6604SB-72G) |
2x36 |
|
140,00 |
113,19 |
- |
- |
|
 |
136049 |
DS1002-01-2x37V13 (SCDL-37, PBDM-2x37, 6604SB-74G) |
2x37 |
|
140,00 |
116,33 |
- |
- |
|
 |
136050 |
DS1002-01-2x38V13 (SCDL-38, PBDM-2x38, 6604SB-76G) |
2x38 |
|
140,00 |
119,48 |
- |
- |
|
 |
136051 |
DS1002-01-2x39V13 (SCDL-39, PBDM-2x39, 6604SB-78G) |
2x39 |
|
150,00 |
122,62 |
- |
- |
|
 |
136052 |
DS1002-01-2x40V13 (SCDL-40, PBDM-2x40, 6604SB-80G, JILN-362030240SS007401) |
2x40 |
1000 шт |
150,00 |
126,26 |
|
- |
|
|
