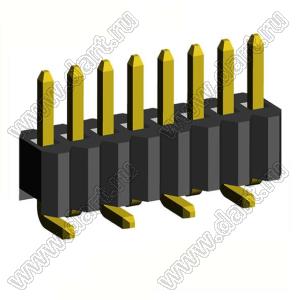

вилки штыревые открытые прямые однорядные для поверхностного (SMD) монтажа на плату, шаг 1,27 x 2,54 мм, тип 1
|
|
|
|
Штыревые вилки данной серии изготавливаются на фабрике в виде линеек на 50 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
|
Параметры:
Макс. допустимый ток I max: 1,0 А
Макс. рабочее напряжение V max.: 50 В (перем. AC)
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R ≥: 1000 МОм
Температура рабочая Tраб.: -25...+125 °C
Напряжение пробоя (диэлектрическая стойкость) U ≥: 500 В (в течение 1 мин.)
|
| 2206 |
PA |
- |
01 |
G |
- |
SM |
- |
B1 |
- |
2833 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
|
1) серия:
2206
2) изолятор:
PA: прямой однорядный
3) количество контактов (1...50):
01: 1 контакт
02: 2 контакта
xx: ...
50: 50 контактов
4) покрытие:
G: золочение
T: лужение
5) для поверхностного (SMD) монтажа:
SM
6) зеркальное расположение контактов:
B1
B2

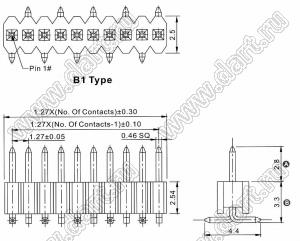

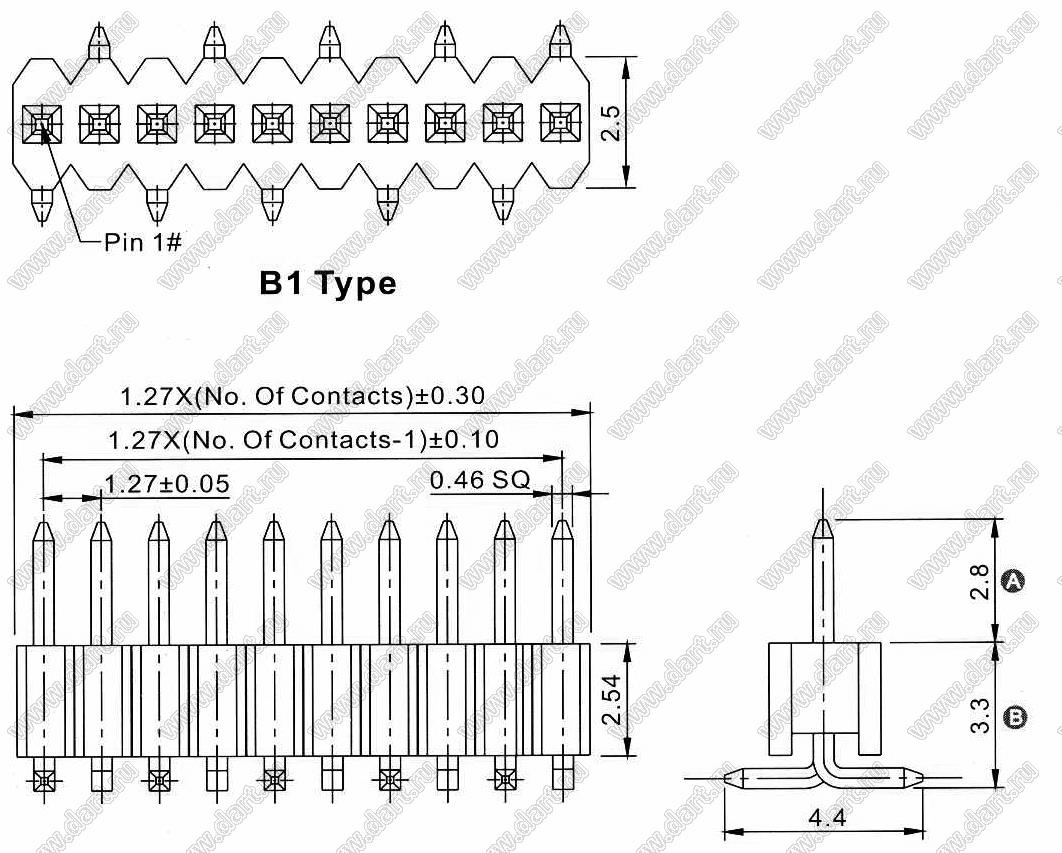

7) размеры A и B в десятых долях мм:
2833: (стандарт) A=2,8мм, B=3,3мм
XXXX
|
|
|
|
|
Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены
некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
|
| |
Код |
Наименование |
Количество контактов |
Кол-во в
упаковке |
Цена розн.
с НДС, руб. |
Цена м. опт
с НДС, руб. |
Наличие на
складе МСК |
Наличие на
уд. складе |
|
 |
83255 |
2206PA-02G-SM-B1-2833 (PLL1.27-02S) |
2 |
|
4,00 |
2,92 |
- |
- |
 |
 |
83256 |
2206PA-03G-SM-B1-2833 (PLL1.27-03S) |
3 |
|
6,00 |
4,37 |
- |
- |
|
 |
83257 |
2206PA-04G-SM-B1-2833 (PLL1.27-04S) |
4 |
|
8,00 |
5,83 |
|
- |
|
 |
83258 |
2206PA-05G-SM-B1-2833 (PLL1.27-05S) |
5 |
|
10,00 |
7,29 |
|
- |
|
 |
83259 |
2206PA-06G-SM-B1-2833 (PLL1.27-06S) |
6 |
|
12,00 |
8,75 |
- |
- |
|
 |
83260 |
2206PA-07G-SM-B1-2833 (PLL1.27-07S) |
7 |
|
13,00 |
10,21 |
- |
- |
|
 |
83261 |
2206PA-08G-SM-B1-2833 (PLL1.27-08S) |
8 |
|
15,00 |
11,67 |
- |
- |
|
 |
83262 |
2206PA-09G-SM-B1-2833 (PLL1.27-09S) |
9 |
|
17,00 |
13,12 |
- |
- |
|
 |
83263 |
2206PA-10G-SM-B1-2833 (PLL1.27-10S) |
10 |
|
19,00 |
14,58 |
- |
- |
|
|
83264 |
2206PA-11G-SM-B1-2833 (PLL1.27-11S) |
11 |
|
21,00 |
16,04 |
- |
- |
|
 |
83265 |
2206PA-12G-SM-B1-2833 (PLL1.27-12S) |
12 |
|
23,00 |
17,50 |
- |
- |
|
 |
83266 |
2206PA-13G-SM-B1-2833 (PLL1.27-13S) |
13 |
|
24,00 |
18,96 |
- |
- |
|
 |
83267 |
2206PA-14G-SM-B1-2833 (PLL1.27-14S) |
14 |
|
26,00 |
20,41 |
- |
- |
|
 |
83268 |
2206PA-15G-SM-B1-2833 (PLL1.27-15S) |
15 |
|
28,00 |
21,87 |
- |
- |
|
|
83269 |
2206PA-16G-SM-B1-2833 (PLL1.27-16S) |
16 |
|
30,00 |
23,33 |
- |
- |
|
 |
83270 |
2206PA-17G-SM-B1-2833 (PLL1.27-17S) |
17 |
|
32,00 |
24,79 |
- |
- |
|
 |
83271 |
2206PA-18G-SM-B1-2833 (PLL1.27-18S) |
18 |
|
34,00 |
26,25 |
- |
- |
|
 |
83272 |
2206PA-19G-SM-B1-2833 (PLL1.27-19S) |
19 |
|
36,00 |
27,71 |
- |
- |
|
 |
83273 |
2206PA-20G-SM-B1-2833 (PLL1.27-20S) |
20 |
|
37,00 |
29,16 |
|
- |
|
 |
83274 |
2206PA-21G-SM-B1-2833 (PLL1.27-21S) |
21 |
|
39,00 |
30,62 |
- |
- |
|
 |
83275 |
2206PA-22G-SM-B1-2833 (PLL1.27-22S) |
22 |
|
41,00 |
32,08 |
- |
- |
|
 |
83276 |
2206PA-23G-SM-B1-2833 (PLL1.27-23S) |
23 |
|
43,00 |
33,54 |
- |
- |
|
 |
83277 |
2206PA-24G-SM-B1-2833 (PLL1.27-24S) |
24 |
|
45,00 |
35,00 |
- |
- |
|
 |
83278 |
2206PA-25G-SM-B1-2833 (PLL1.27-25S) |
25 |
|
47,00 |
36,45 |
- |
- |
|
 |
83279 |
2206PA-26G-SM-B1-2833 (PLL1.27-26S) |
26 |
1000 шт |
48,00 |
37,93 |
- |
- |
|
 |
83280 |
2206PA-27G-SM-B1-2833 (PLL1.27-27S) |
27 |
|
50,00 |
39,36 |
- |
- |
|
 |
83281 |
2206PA-28G-SM-B1-2833 (PLL1.27-28S) |
28 |
|
52,00 |
40,82 |
- |
- |
|
 |
83282 |
2206PA-29G-SM-B1-2833 (PLL1.27-29S) |
29 |
|
54,00 |
42,28 |
- |
- |
|
|
83283 |
2206PA-30G-SM-B1-2833 (PLL1.27-30S) |
30 |
|
56,00 |
43,73 |
- |
- |
|
 |
83284 |
2206PA-31G-SM-B1-2833 (PLL1.27-31S) |
31 |
|
58,00 |
45,19 |
- |
- |
|
 |
83285 |
2206PA-32G-SM-B1-2833 (PLL1.27-32S) |
32 |
|
60,00 |
46,65 |
- |
- |
|
 |
83286 |
2206PA-33G-SM-B1-2833 (PLL1.27-33S) |
33 |
|
61,00 |
48,11 |
- |
- |
|
 |
83287 |
2206PA-34G-SM-B1-2833 (PLL1.27-34S) |
34 |
|
63,00 |
49,57 |
- |
- |
|
 |
83288 |
2206PA-35G-SM-B1-2833 (PLL1.27-35S) |
35 |
|
65,00 |
51,03 |
- |
- |
|
 |
83289 |
2206PA-36G-SM-B1-2833 (PLL1.27-36S) |
36 |
|
67,00 |
52,48 |
- |
- |
|
 |
83290 |
2206PA-37G-SM-B1-2833 (PLL1.27-37S) |
37 |
|
69,00 |
53,94 |
- |
- |
|
 |
83291 |
2206PA-38G-SM-B1-2833 (PLL1.27-38S) |
38 |
|
71,00 |
55,40 |
- |
- |
|
 |
83292 |
2206PA-39G-SM-B1-2833 (PLL1.27-39S) |
39 |
|
72,00 |
56,86 |
- |
- |
|
 |
83293 |
2206PA-40G-SM-B1-2833 (PLL1.27-40S) |
40 |
|
74,00 |
58,32 |
- |
- |
|
 |
83294 |
2206PA-41G-SM-B1-2833 (PLL1.27-41S) |
41 |
|
76,00 |
59,77 |
- |
- |
|
 |
83295 |
2206PA-42G-SM-B1-2833 (PLL1.27-42S) |
42 |
|
78,00 |
61,23 |
- |
- |
|
 |
83296 |
2206PA-43G-SM-B1-2833 (PLL1.27-43S) |
43 |
|
80,00 |
62,69 |
- |
- |
|
 |
83297 |
2206PA-44G-SM-B1-2833 (PLL1.27-44S) |
44 |
|
82,00 |
64,15 |
- |
- |
|
 |
83298 |
2206PA-45G-SM-B1-2833 (PLL1.27-45S) |
45 |
|
84,00 |
65,61 |
- |
- |
|
 |
83299 |
2206PA-46G-SM-B1-2833 (PLL1.27-46S) |
46 |
|
85,00 |
67,07 |
- |
- |
|
 |
83300 |
2206PA-47G-SM-B1-2833 (PLL1.27-47S) |
47 |
|
87,00 |
68,52 |
- |
- |
|
 |
83301 |
2206PA-48G-SM-B1-2833 (PLL1.27-48S) |
48 |
|
89,00 |
69,98 |
- |
- |
|
 |
83302 |
2206PA-49G-SM-B1-2833 (PLL1.27-49S) |
49 |
|
91,00 |
71,44 |
- |
- |
|
 |
83303 |
2206PA-50G-SM-B1-2833 (PLL1.27-50S) |
50 |
200 шт |
93,00 |
72,90 |
|
- |
|
|
