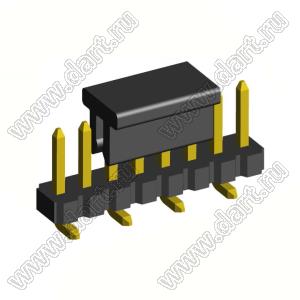

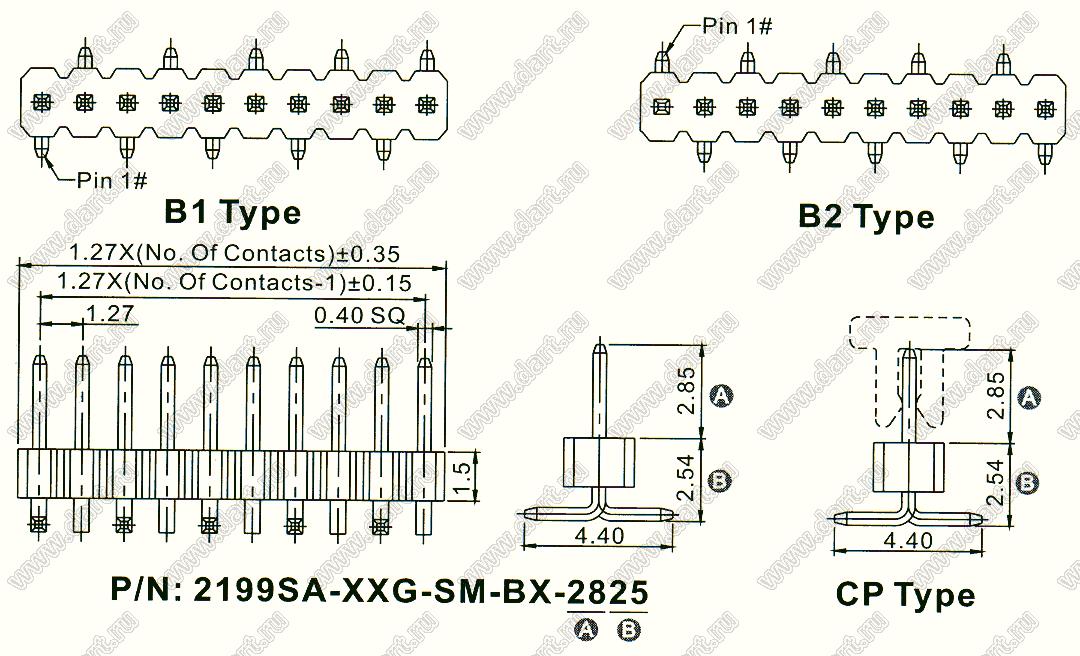

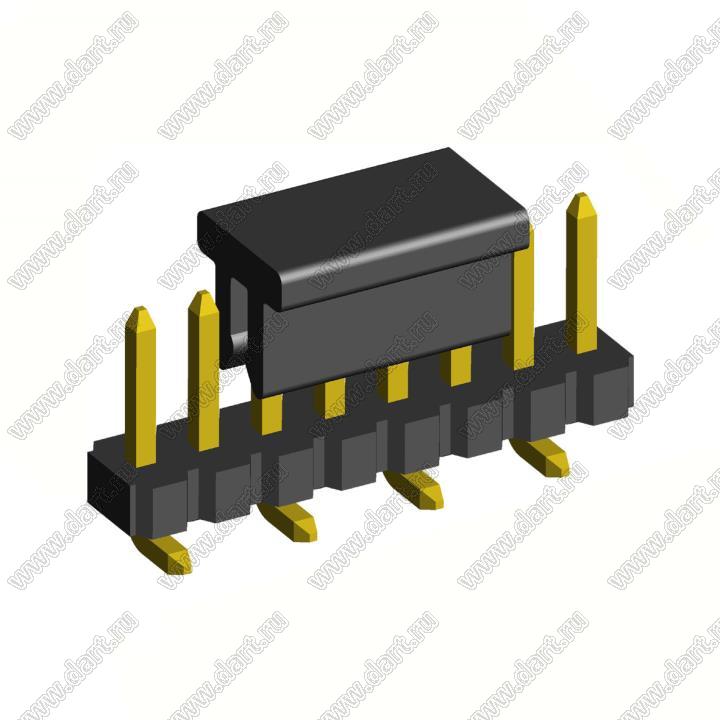

Штыревые однорядные вилки для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек с надрезанным изолятором по 50 контактов (в России принято название серии PLL1.27S). Выпускаются с левым (B1) и правым (B2)("зеркальным") расположением контактов на плате, см. чертежи ниже.
Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3 и т.д.
Стоимость работы по разрезанию на приспособлении лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
Поставляются в ленте на роликах для автоматического монтажа.
|
|
Параметры:
Макс. допустимый ток I max: 1,0 А
Макс. рабочее напряжение V max.: 50 В (перем. AC)
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R ≥: 1000 МОм
Диапазон температур C: -25...+105 °C
Шаг выводов P: 1,27 мм
Напряжение пробоя (диэлектрическая стойкость) U ≥: 500 В (в течение 1 мин.)
|
