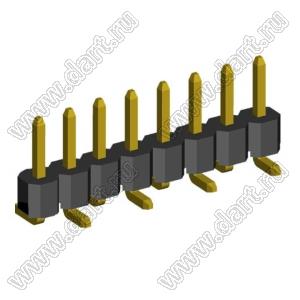

Вилки штыревые открытые прямые однорядные на плату для поверхностного (SMD) монтажа (шаг 2,00 мм), тип 2 изготавливаются на фабрике в виде линеек на 1x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на 1, 2, 3... и т.д. контактов. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
|
Параметры:
Шаг выводов P: 2,0 мм
Макс. допустимый ток I max: 2,0 А
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R: 1000 МОм
Макс. рабочее напряжение V max.: 250 В (перем. AC)
Напряжение пробоя (диэлектрическая стойкость) U ≥: 500 В (в течение 1 мин.)
Диапазон температур: -40...+105 °C
|
| 2210 |
SM |
- |
02 |
G |
- |
B1 |
- |
XXXX |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2210
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 03...09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
T: лужение

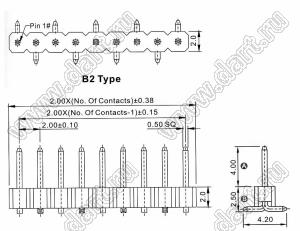

5) зеркальное расположение контактов:
B1
B2
6) размеры A и B в десятых долях мм (если не указано, то стандарт 4025 = 4,0 и 2,5 мм):
XXXX
|
|
|
|
|
Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены
некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
|
| |
Код |
Наименование |
Количество контактов |
Кол-во в
упаковке |
Цена розн.
с НДС, руб. |
Цена м. опт
с НДС, руб. |
Наличие на
складе МСК |
Наличие на
уд. складе |
|
 |
34452 |
2210SM-02G-B2 |
2 |
1000 шт |
2,00 |
1,23 |
- |
- |
 |
 |
69061 |
2210SM-03G-B2 |
3 |
|
3,00 |
1,83 |
- |
- |
|
 |
69062 |
2210SM-04G-B2 |
4 |
200 шт |
4,00 |
2,44 |
|
- |
|
 |
69063 |
2210SM-05G-B2 |
5 |
|
4,00 |
3,06 |
- |
- |
|
 |
69064 |
2210SM-06G-B2 |
6 |
|
5,00 |
3,67 |
- |
- |
|
 |
69065 |
2210SM-07G-B2 |
7 |
|
6,00 |
4,28 |
- |
- |
|
 |
69066 |
2210SM-08G-B2 |
8 |
|
7,00 |
4,89 |
- |
- |
|
 |
69067 |
2210SM-09G-B2 |
9 |
|
7,00 |
5,50 |
- |
- |
|
 |
69068 |
2210SM-10G-B2 |
10 |
|
8,00 |
6,11 |
- |
- |
|
 |
69069 |
2210SM-11G-B2 |
11 |
|
9,00 |
6,72 |
- |
- |
|
 |
69070 |
2210SM-12G-B2 |
12 |
|
10,00 |
7,33 |
- |
- |
|
 |
69071 |
2210SM-13G-B2 |
13 |
|
10,00 |
7,95 |
- |
- |
|
 |
69072 |
2210SM-14G-B2 |
14 |
|
11,00 |
8,55 |
- |
- |
|
 |
69073 |
2210SM-15G-B2 |
15 |
|
12,00 |
9,16 |
- |
- |
|
 |
69074 |
2210SM-16G-B2 |
16 |
|
13,00 |
9,77 |
- |
- |
|
 |
69075 |
2210SM-17G-B2 |
17 |
|
14,00 |
10,39 |
- |
- |
|
 |
69076 |
2210SM-18G-B2 |
18 |
|
14,00 |
11,00 |
- |
- |
|
 |
69077 |
2210SM-19G-B2 |
19 |
|
15,00 |
11,61 |
- |
- |
|
 |
69078 |
2210SM-20G-B2 |
20 |
|
16,00 |
12,21 |
- |
- |
|
 |
69079 |
2210SM-21G-B2 |
21 |
|
17,00 |
12,83 |
- |
- |
|
 |
69080 |
2210SM-22G-B2 |
22 |
|
17,00 |
13,44 |
- |
- |
|
 |
69081 |
2210SM-23G-B2 |
23 |
|
18,00 |
14,05 |
- |
- |
|
 |
69082 |
2210SM-24G-B2 |
24 |
|
19,00 |
14,66 |
- |
- |
|
 |
69083 |
2210SM-25G-B2 |
25 |
|
20,00 |
15,28 |
- |
- |
|
 |
69084 |
2210SM-26G-B2 |
26 |
|
20,00 |
15,88 |
- |
- |
|
 |
69085 |
2210SM-27G-B2 |
27 |
|
21,00 |
16,49 |
- |
- |
|
 |
69086 |
2210SM-28G-B2 |
28 |
|
22,00 |
17,10 |
- |
- |
|
 |
69087 |
2210SM-29G-B2 |
29 |
|
23,00 |
17,72 |
- |
- |
|
 |
69088 |
2210SM-30G-B2 |
30 |
|
24,00 |
18,33 |
- |
- |
|
 |
69089 |
2210SM-31G-B2 |
31 |
|
24,00 |
18,93 |
- |
- |
|
 |
69090 |
2210SM-32G-B2 |
32 |
|
25,00 |
19,54 |
- |
- |
|
 |
69091 |
2210SM-33G-B2 |
33 |
|
26,00 |
20,15 |
- |
- |
|
 |
69092 |
2210SM-34G-B2 |
34 |
|
27,00 |
20,76 |
- |
- |
|
 |
69093 |
2210SM-35G-B2 |
35 |
|
27,00 |
21,38 |
- |
- |
|
 |
69094 |
2210SM-36G-B2 |
36 |
|
28,00 |
21,99 |
- |
- |
|
 |
69095 |
2210SM-37G-B2 |
37 |
|
29,00 |
22,59 |
- |
- |
|
 |
69096 |
2210SM-38G-B2 |
38 |
|
30,00 |
23,20 |
- |
- |
|
 |
69097 |
2210SM-39G-B2 |
39 |
|
30,00 |
23,82 |
- |
- |
|
 |
34544 |
2210SM-40G-B2 |
40 |
200 шт |
31,00 |
24,43 |
|
- |
|
|
