2199SB-XXXG-SM-CP серия
|
|
вилки штыревые открытые прямые двухрядные на плату для поверхностного (SMD) монтажа с захватом, шаг 1,27x1,27 мм
|
|
|
|
Штыревые вилки (штыревые линейки, штыревые соединители, штыревые разъемы) с шагом 1,27 мм изготавливаются на фабрике в виде линеек с надрезанным изолятором по 2x50 контактов.
Затем они могут быть разрезаны вручную заказчиком или на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6 и т.д. Стоимость работы по разрезанию на приспособлении лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
|
Параметры:
Макс. допустимый ток I max: 1,0 А
Макс. рабочее напряжение V max.: 50 В (перем. AC)
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R ≥: 1000 МОм
Диапазон температур C: -25...+105 °C
Шаг выводов P: 1,27x1,27 мм
Напряжение пробоя (диэлектрическая стойкость) U ≥: 500 В (в течение 1 мин.)
|
| 2199 |
SB |
- |
XXX |
G |
- |
SM |
- |
3025 |
- |
CP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
|
1) Серия:
2199
2) Изолятор:
SB: прямой двухрядный
3) Количество контактов (4...100):
XXX
4) Покрытие контактов:
G: золочение
T: лужение
5) Для поверхностного монтажа:
SM

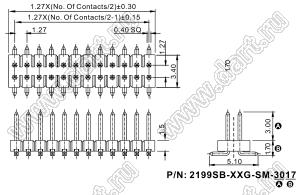

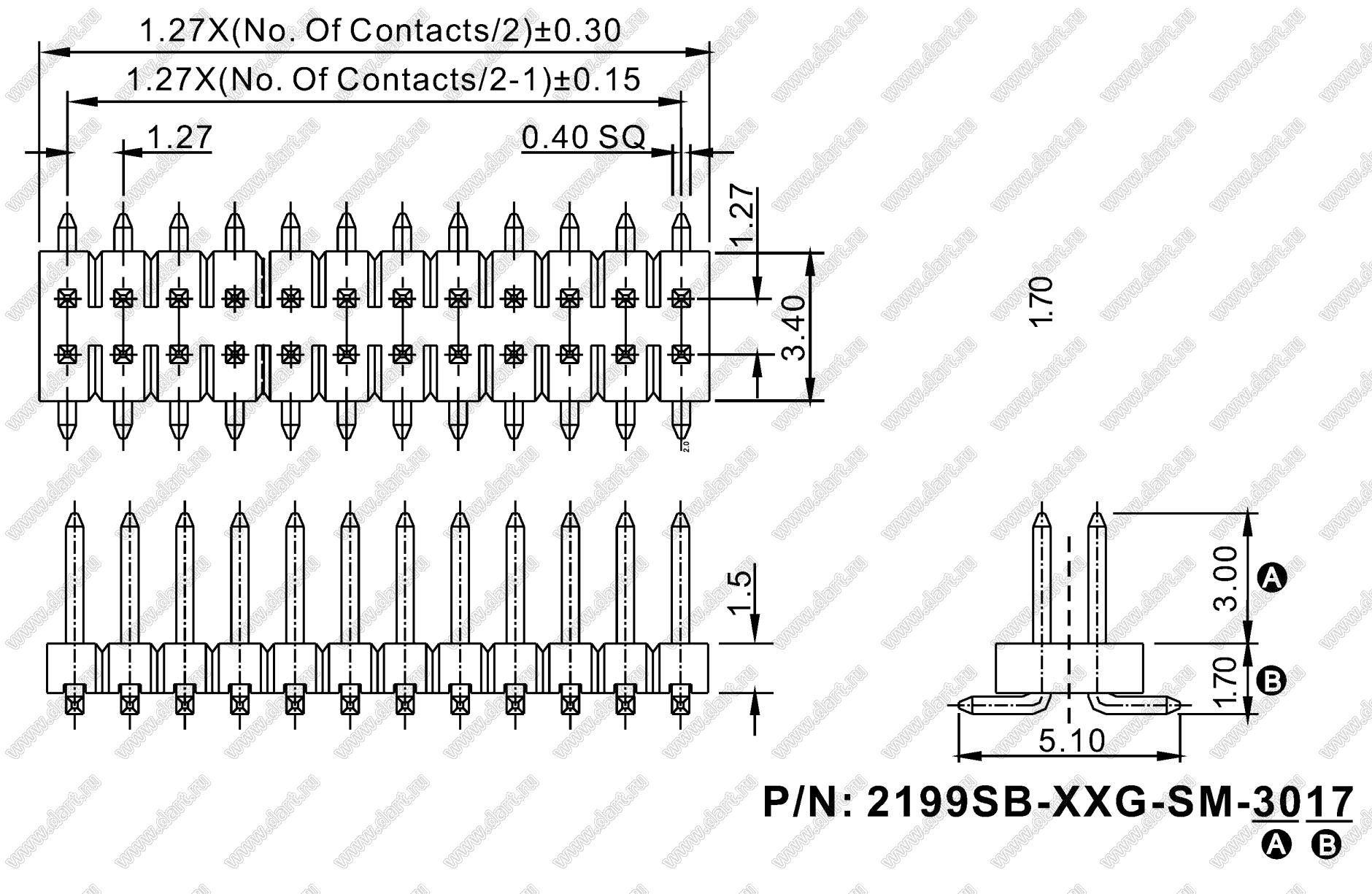

6) Размеры A и B в десятых долях мм:
3025: (стандарт) A=3,0мм, B=2,5мм
XXXX
7) Наличие крышки для захвата при автоматическом монтаже:
CP
|
|
|
|
|
|
|
Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены
некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
|
| |
Код |
Наименование |
Количество контактов |
Кол-во в
упаковке |
Цена розн.
с НДС, руб. |
Цена м. опт
с НДС, руб. |
Наличие на
складе МСК |
Наличие на
уд. складе |
|
 |
72621 |
2199SB-004G-SM-3017-CP |
2x2 |
|
13,00 |
10,31 |
- |
- |
 |
 |
72622 |
2199SB-006G-SM-3017-CP |
2x3 |
|
25,00 |
19,32 |
- |
- |
|
 |
72623 |
2199SB-008G-SM-3017-CP |
2x4 |
|
17,00 |
13,52 |
- |
- |
|
 |
72624 |
2199SB-010G-SM-3017-CP (T/R) |
2x5 |
1000 шт |
15,00 |
11,66 |
- |
- |
|
 |
72625 |
2199SB-012G-SM-3017-CP |
2x6 |
|
26,00 |
21,00 |
- |
- |
|
 |
72626 |
2199SB-014G-SM-3017-CP |
2x7 |
800 шт |
28,00 |
21,90 |
|
- |
|
 |
72627 |
2199SB-016G-SM-3017-CP |
2x8 |
550 шт |
20,00 |
15,83 |
|
- |
|
 |
72628 |
2199SB-018G-SM-3017-CP |
2x9 |
|
звоните |
звоните |
- |
- |
|
 |
72629 |
2199SB-020G-SM-3017-CP |
2x10 |
800 шт |
36,00 |
28,25 |
|
- |
|
 |
72630 |
2199SB-022G-SM-3017-CP |
2x11 |
|
звоните |
звоните |
- |
- |
|
 |
72631 |
2199SB-024G-SM-3017-CP |
2x12 |
1260 шт |
38,00 |
29,61 |
- |
- |
|
 |
72632 |
2199SB-026G-SM-3017-CP |
2x13 |
|
звоните |
звоните |
- |
- |
|
 |
72633 |
2199SB-028G-SM-3017-CP |
2x14 |
|
звоните |
звоните |
- |
- |
|
 |
72634 |
2199SB-030G-SM-3017-CP |
2x15 |
|
звоните |
звоните |
- |
- |
|
 |
72635 |
2199SB-032G-SM-3017-CP |
2x16 |
|
звоните |
звоните |
- |
- |
|
 |
72636 |
2199SB-034G-SM-3017-CP |
2x17 |
|
звоните |
звоните |
- |
- |
|
 |
72637 |
2199SB-036G-SM-3017-CP |
2x18 |
|
звоните |
звоните |
- |
- |
|
 |
72638 |
2199SB-038G-SM-3017-CP |
2x19 |
|
звоните |
звоните |
- |
- |
|
 |
82657 |
2199SB-040G-SM-3017-CP |
2x20 |
700 шт |
44,00 |
34,96 |
- |
- |
|
 |
72639 |
2199SB-042G-SM-3017-CP |
2x21 |
|
звоните |
звоните |
- |
- |
|
 |
72640 |
2199SB-044G-SM-3017-CP |
2x22 |
|
звоните |
звоните |
- |
- |
|
 |
72641 |
2199SB-046G-SM-3017-CP |
2x23 |
|
звоните |
звоните |
- |
- |
|
 |
72642 |
2199SB-048G-SM-3017-CP |
2x24 |
|
звоните |
звоните |
- |
- |
|
 |
72643 |
2199SB-050G-SM-3017-CP |
2x25 |
|
звоните |
звоните |
- |
- |
|
 |
72644 |
2199SB-052G-SM-3017-CP |
2x26 |
|
звоните |
звоните |
- |
- |
|
 |
72645 |
2199SB-054G-SM-3017-CP |
2x27 |
|
звоните |
звоните |
- |
- |
|
 |
72646 |
2199SB-056G-SM-3017-CP |
2x28 |
|
звоните |
звоните |
- |
- |
|
 |
72647 |
2199SB-058G-SM-3017-CP |
2x29 |
|
звоните |
звоните |
- |
- |
|
 |
72648 |
2199SB-060G-SM-3017-CP |
2x30 |
700 шт |
54,00 |
42,67 |
|
- |
|
 |
72649 |
2199SB-062G-SM-3017-CP |
2x31 |
|
звоните |
звоните |
- |
- |
|
 |
72650 |
2199SB-064G-SM-3017-CP |
2x32 |
|
звоните |
звоните |
- |
- |
|
 |
72651 |
2199SB-066G-SM-3017-CP |
2x33 |
|
звоните |
звоните |
- |
- |
|
 |
72652 |
2199SB-068G-SM-3017-CP |
2x34 |
|
68,00 |
52,94 |
- |
- |
|
 |
72653 |
2199SB-070G-SM-3017-CP |
2x35 |
|
звоните |
звоните |
- |
- |
|
 |
72654 |
2199SB-072G-SM-3017-CP |
2x36 |
|
звоните |
звоните |
- |
- |
|
 |
72655 |
2199SB-074G-SM-3017-CP |
2x37 |
|
звоните |
звоните |
- |
- |
|
 |
72656 |
2199SB-076G-SM-3017-CP |
2x38 |
|
звоните |
звоните |
- |
- |
|
 |
72657 |
2199SB-078G-SM-3017-CP |
2x39 |
|
звоните |
звоните |
- |
- |
|
 |
72658 |
2199SB-080G-SM-3017-CP |
2x40 |
|
76,00 |
60,05 |
- |
- |
|
 |
82658 |
2199SB-082G-SM-3017-CP |
2x41 |
|
звоните |
звоните |
- |
- |
|
 |
82659 |
2199SB-084G-SM-3017-CP |
2x42 |
|
звоните |
звоните |
- |
- |
|
 |
82660 |
2199SB-086G-SM-3017-CP |
2x43 |
|
звоните |
звоните |
- |
- |
|
 |
82661 |
2199SB-088G-SM-3017-CP |
2x44 |
|
звоните |
звоните |
- |
- |
|
 |
82662 |
2199SB-090G-SM-3017-CP |
2x45 |
|
звоните |
звоните |
- |
- |
|
 |
82663 |
2199SB-092G-SM-3017-CP |
2x46 |
|
звоните |
звоните |
- |
- |
|
 |
82664 |
2199SB-094G-SM-3017-CP |
2x47 |
|
звоните |
звоните |
- |
- |
|
 |
82665 |
2199SB-096G-SM-3017-CP |
2x48 |
|
звоните |
звоните |
- |
- |
|
 |
82666 |
2199SB-098G-SM-3017-CP |
2x49 |
|
звоните |
звоните |
- |
- |
|
 |
82667 |
2199SB-100G-SM-3017-CP |
2x50 |
|
звоните |
звоните |
- |
- |
|
|
|
|
