Штыревые вилки (штыревые линейки, штыревые соединители, штыревые разъемы) с шагом 1,27 мм изготавливаются на фабрике в виде линеек с надрезанным изолятором по 2x50 контактов.
Затем они могут быть разрезаны вручную заказчиком или на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6 и т.д. Стоимость работы по разрезанию на приспособлении лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
|
Параметры:
Макс. допустимый ток I max: 1,0 А
Макс. рабочее напряжение V max.: 50 В (перем. AC)
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R ≥: 1000 МОм
Диапазон температур C: -25...+105 °C
Шаг выводов P: 1,27x1,27 мм
Напряжение пробоя (диэлектрическая стойкость) U ≥: 500 В (в течение 1 мин.)
|
| 2199 |
SB |
- |
XXX |
G |
- |
SM |
- |
3017 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) Серия:
2199
2) Изолятор:
SB: прямой двухрядный
3) Количество контактов (4...100):
XXX
4) Покрытие контактов:
G: золочение
T: лужение
5) Для поверхностного монтажа:
SM

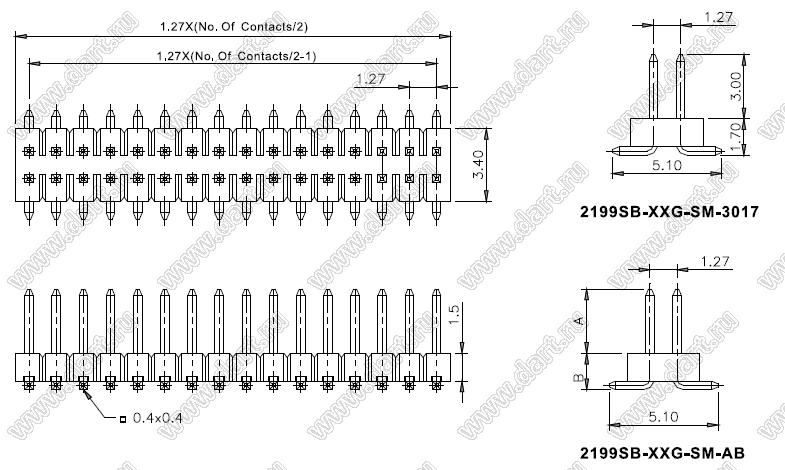

6) Размеры A и B в десятых долях мм:
3017: (стандарт) A=3,0мм, B=1,7мм
XXXX
|
|
|
|
|
Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены
некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
|
| |
Код |
Наименование |
Количество контактов |
Кол-во в
упаковке |
Цена розн.
с НДС, руб. |
Цена м. опт
с НДС, руб. |
Наличие на
складе МСК |
Наличие на
уд. складе |
|
 |
47009 |
2199SB-002G-SM-3017 |
2x1 |
|
3,00 |
1,96 |
|
- |
 |
 |
47010 |
2199SB-004G-SM-3017 |
2x2 |
1000 шт |
5,00 |
3,94 |
|
- |
|
 |
47011 |
2199SB-006G-SM-3017 |
2x3 |
|
8,00 |
5,86 |
|
- |
|
 |
46959 |
2199SB-008G-SM-3017 |
2x4 |
|
10,00 |
7,81 |
- |
- |
|
 |
67712 |
2199SB-010G-SM-3017 |
2x5 |
1000 шт |
13,00 |
9,78 |
|
- |
|
 |
46961 |
2199SB-012G-SM-3017 |
2x6 |
1000 шт |
15,00 |
11,74 |
- |
- |
|
 |
46962 |
2199SB-014G-SM-3017 |
2x7 |
|
18,00 |
13,67 |
|
- |
|
 |
46963 |
2199SB-016G-SM-3017 |
2x8 |
|
20,00 |
15,62 |
- |
- |
|
 |
46964 |
2199SB-018G-SM-3017 |
2x9 |
1000 шт |
23,00 |
17,71 |
|
- |
|
 |
67713 |
2199SB-020G-SM-3017 |
2x10 |
|
25,00 |
19,52 |
|
- |
|
 |
46965 |
2199SB-022G-SM-3017 |
2x11 |
|
28,00 |
21,48 |
- |
- |
|
 |
46966 |
2199SB-024G-SM-3017 |
2x12 |
500 шт |
30,00 |
23,46 |
|
- |
|
 |
46967 |
2199SB-026G-SM-3017 |
2x13 |
|
33,00 |
25,38 |
- |
- |
|
 |
46968 |
2199SB-028G-SM-3017 |
2x14 |
|
35,00 |
27,33 |
- |
- |
|
 |
46969 |
2199SB-030G-SM-3017 |
2x15 |
500 шт |
38,00 |
29,32 |
|
- |
|
 |
46970 |
2199SB-032G-SM-3017 |
2x16 |
|
40,00 |
31,24 |
- |
- |
|
 |
46971 |
2199SB-034G-SM-3017 |
2x17 |
|
43,00 |
33,19 |
- |
- |
|
 |
46972 |
2199SB-036G-SM-3017 |
2x18 |
1000 шт |
45,00 |
35,30 |
|
- |
|
 |
46973 |
2199SB-038G-SM-3017 |
2x19 |
|
48,00 |
37,09 |
- |
- |
|
 |
46975 |
2199SB-042G-SM-3017 |
2x21 |
|
52,00 |
41,00 |
- |
- |
|
 |
46976 |
2199SB-044G-SM-3017 |
2x22 |
|
55,00 |
42,95 |
- |
- |
|
 |
46977 |
2199SB-046G-SM-3017 |
2x23 |
|
57,00 |
44,89 |
- |
- |
|
 |
46978 |
2199SB-048G-SM-3017 |
2x24 |
|
60,00 |
46,85 |
- |
- |
|
 |
18039 |
2199SB-050G-SM-3017 |
2x25 |
|
62,00 |
48,80 |
|
- |
|
 |
46979 |
2199SB-052G-SM-3017 |
2x26 |
|
65,00 |
50,76 |
- |
- |
|
 |
47022 |
2199SB-054G-SM-3017 |
2x27 |
|
67,00 |
52,71 |
- |
- |
|
 |
47023 |
2199SB-056G-SM-3017 |
2x28 |
|
70,00 |
54,65 |
- |
- |
|
 |
47024 |
2199SB-058G-SM-3017 |
2x29 |
|
72,00 |
56,61 |
- |
- |
|
 |
47025 |
2199SB-060G-SM-3017 |
2x30 |
|
75,00 |
58,56 |
- |
- |
|
 |
47026 |
2199SB-062G-SM-3017 |
2x31 |
|
77,00 |
60,51 |
- |
- |
|
 |
47035 |
2199SB-064G-SM-3017 |
2x32 |
|
80,00 |
62,46 |
- |
- |
|
 |
47027 |
2199SB-066G-SM-3017 |
2x33 |
|
82,00 |
64,41 |
- |
- |
|
 |
47028 |
2199SB-068G-SM-3017 |
2x34 |
|
85,00 |
66,36 |
- |
- |
|
 |
47029 |
2199SB-070G-SM-3017 |
2x35 |
|
87,00 |
68,32 |
- |
- |
|
 |
47030 |
2199SB-072G-SM-3017 |
2x36 |
|
90,00 |
70,27 |
- |
- |
|
 |
47031 |
2199SB-074G-SM-3017 |
2x37 |
|
92,00 |
72,21 |
- |
- |
|
 |
47032 |
2199SB-076G-SM-3017 |
2x38 |
|
95,00 |
74,17 |
- |
- |
|
 |
47033 |
2199SB-078G-SM-3017 |
2x39 |
|
97,00 |
76,12 |
- |
- |
|
 |
46974 |
2199SB-080G-SM-3017 |
2x40 |
200 шт |
99,00 |
78,08 |
- |
- |
|
 |
82627 |
2199SB-082G-SM-3017 |
2x41 |
|
110,00 |
80,03 |
- |
- |
|
 |
82628 |
2199SB-084G-SM-3017 |
2x42 |
|
110,00 |
81,97 |
- |
- |
|
 |
82629 |
2199SB-086G-SM-3017 |
2x43 |
|
110,00 |
83,93 |
- |
- |
|
 |
82630 |
2199SB-088G-SM-3017 |
2x44 |
|
110,00 |
85,88 |
- |
- |
|
 |
82631 |
2199SB-090G-SM-3017 |
2x45 |
|
120,00 |
87,84 |
- |
- |
|
 |
82632 |
2199SB-092G-SM-3017 |
2x46 |
|
120,00 |
89,79 |
- |
- |
|
 |
82633 |
2199SB-094G-SM-3017 |
2x47 |
|
120,00 |
91,73 |
- |
- |
|
 |
82634 |
2199SB-096G-SM-3017 |
2x48 |
|
120,00 |
93,69 |
- |
- |
|
 |
82635 |
2199SB-098G-SM-3017 |
2x49 |
|
130,00 |
95,64 |
- |
- |
|
 |
82636 |
2199SB-100G-SM-3017 |
2x50 |
200 шт |
130,00 |
97,53 |
|
- |
|
|
