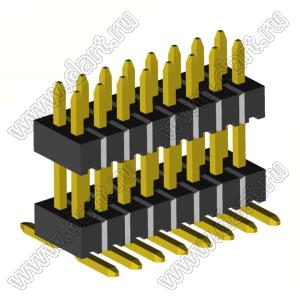

Штыревые двухрядные вилки с двойным изолятором данной серии для поверхностного (SMD) монтажа изготавливаются на фабрике в виде линеек с надрезанным изолятором по 50 контактов (в России принято название серии PLLHD1.27S).
Затем они могут быть разрезаны вручную заказчиком или на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6 и т.д.
Стоимость работы по разрезанию на приспособлении лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
|
Параметры:
Макс. допустимый ток I max: 1,0 А
Макс. рабочее напряжение V max.: 50 В (перем. AC)
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R ≥: 1000 МОм
Диапазон температур C: -25...+105 °C

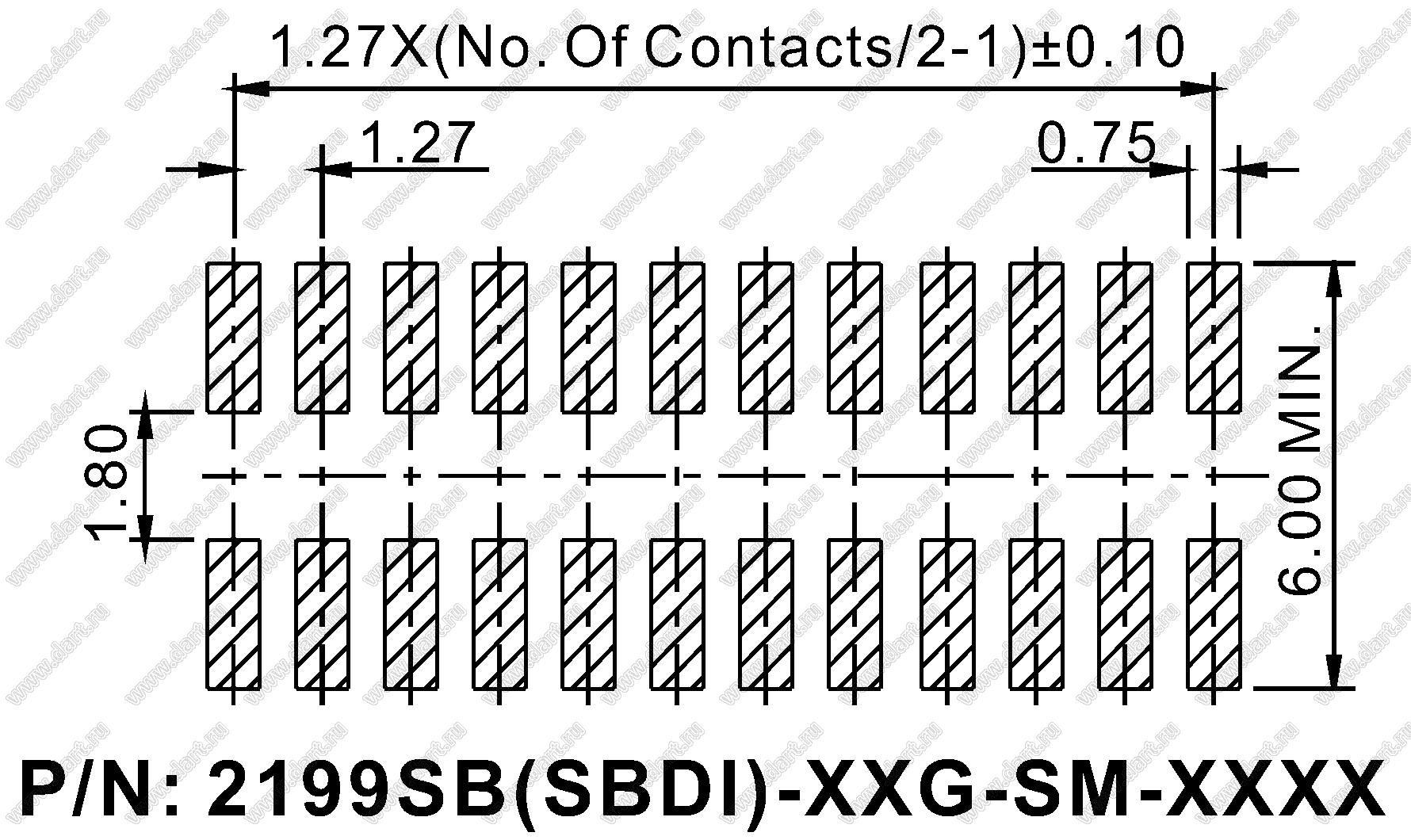

Шаг выводов P: 1,27x1,27 мм
Напряжение пробоя (диэлектрическая стойкость) U ≥: 500 В (в течение 1 мин.)
|
| 2199 |
SBDI |
- |
XXX |
G |
- |
SM |
- |
3580 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) Серия:
2199
2) Изолятор:
SBDI: прямой двухрядный с двойным изолятором
3) Количество контактов (4...100):
XXX
4) Покрытие контактов:
G: золочение
T: лужение
5) Для поверхностного монтажа:
SM
6) Размеры A и B в десятых долях мм:
3580: (стандарт) A=3,5мм, B=8,0мм
XXXX
|
|
|
|
|
Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены
некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
|
| |
Код |
Наименование |
Количество контактов |
Кол-во в
упаковке |
Цена розн.
с НДС, руб. |
Цена м. опт
с НДС, руб. |
Наличие на
складе МСК |
Наличие на
уд. складе |
|
 |
237847 |
2199SBDI-100G-SM-3535 |
|
100 шт |
180,00 |
137,78 |
|
- |
 |
 |
67624 |
2199SBDI-004G-SM-3580 |
2x2 |
500 шт |
13,00 |
9,65 |
|
- |
|
 |
67625 |
2199SBDI-006G-SM-3580 |
2x3 |
500 шт |
19,00 |
14,47 |
- |
- |
|
 |
67626 |
2199SBDI-008G-SM-3580 |
2x4 |
|
25,00 |
19,30 |
|
- |
|
 |
67627 |
2199SBDI-010G-SM-3580 |
2x5 |
500 шт |
31,00 |
24,12 |
- |
- |
|
 |
67628 |
2199SBDI-012G-SM-3580 |
2x6 |
100 шт |
37,00 |
29,01 |
- |
- |
|
 |
67629 |
2199SBDI-014G-SM-3580 |
2x7 |
100 шт |
43,00 |
33,85 |
- |
- |
|
 |
76954 |
2199SBDI-016G-SM-35130 |
2x8 |
250 шт |
31,00 |
24,44 |
|
- |
|
 |
67630 |
2199SBDI-016G-SM-3580 |
2x8 |
100 шт |
49,00 |
38,68 |
- |
- |
|
 |
76956 |
2199SBDI-016G-SM-55130 |
2x8 |
500 шт |
65,00 |
50,70 |
|
- |
|
 |
67631 |
2199SBDI-018G-SM-3580 |
2x9 |
100 шт |
56,00 |
43,51 |
- |
- |
|
 |
67632 |
2199SBDI-020G-SM-3580 |
2x10 |
100 шт |
62,00 |
48,34 |
- |
- |
|
 |
67633 |
2199SBDI-022G-SM-3580 |
2x11 |
100 шт |
68,00 |
53,18 |
- |
- |
|
 |
276795 |
2199SBDI-024G-SM-3560 |
|
250 шт |
35,00 |
27,00 |
|
- |
|
 |
67634 |
2199SBDI-024G-SM-3580 |
2x12 |
100 шт |
74,00 |
58,02 |
|
- |
|
 |
67635 |
2199SBDI-026G-SM-3580 |
2x13 |
100 шт |
80,00 |
62,85 |
- |
- |
|
 |
67636 |
2199SBDI-028G-SM-3580 |
2x14 |
100 шт |
86,00 |
67,68 |
- |
- |
|
 |
67637 |
2199SBDI-030G-SM-3580 |
2x15 |
100 шт |
53,00 |
41,79 |
|
- |
|
 |
67638 |
2199SBDI-032G-SM-3580 |
2x16 |
100 шт |
98,00 |
77,36 |
- |
- |
|
 |
67639 |
2199SBDI-034G-SM-3580 |
2x17 |
100 шт |
110,00 |
82,18 |
- |
- |
|
 |
67640 |
2199SBDI-036G-SM-3580 |
2x18 |
100 шт |
120,00 |
87,02 |
- |
- |
|
 |
67641 |
2199SBDI-038G-SM-3580 |
2x19 |
100 шт |
120,00 |
91,79 |
- |
- |
|
 |
67642 |
2199SBDI-040G-SM-3580 |
2x20 |
100 шт |
130,00 |
96,61 |
|
- |
|
 |
67643 |
2199SBDI-042G-SM-3580 |
2x21 |
100 шт |
130,00 |
101,45 |
- |
- |
|
 |
67644 |
2199SBDI-044G-SM-3580 |
2x22 |
100 шт |
140,00 |
106,28 |
- |
- |
|
 |
67645 |
2199SBDI-046G-SM-3580 |
2x23 |
100 шт |
150,00 |
111,11 |
- |
- |
|
 |
67646 |
2199SBDI-048G-SM-3580 |
2x24 |
100 шт |
150,00 |
115,94 |
- |
- |
|
 |
67647 |
2199SBDI-050G-SM-3580 |
2x25 |
100 шт |
160,00 |
120,77 |
- |
- |
|
 |
67648 |
2199SBDI-052G-SM-3580 |
2x26 |
100 шт |
160,00 |
125,61 |
- |
- |
|
 |
67649 |
2199SBDI-054G-SM-3580 |
2x27 |
100 шт |
170,00 |
130,43 |
- |
- |
|
 |
67650 |
2199SBDI-056G-SM-3580 |
2x28 |
100 шт |
180,00 |
135,26 |
- |
- |
|
 |
67651 |
2199SBDI-058G-SM-3580 |
2x29 |
100 шт |
180,00 |
140,10 |
- |
- |
|
|
67652 |
2199SBDI-060G-SM-3580 |
2x30 |
100 шт |
190,00 |
144,31 |
|
- |
|
 |
67653 |
2199SBDI-062G-SM-3580 |
2x31 |
100 шт |
190,00 |
149,75 |
- |
- |
|
 |
67654 |
2199SBDI-064G-SM-3580 |
2x32 |
100 шт |
200,00 |
154,59 |
- |
- |
|
 |
67655 |
2199SBDI-066G-SM-3580 |
2x33 |
100 шт |
210,00 |
159,42 |
- |
- |
|
 |
67656 |
2199SBDI-068G-SM-3580 |
2x34 |
100 шт |
210,00 |
164,24 |
- |
- |
|
 |
67657 |
2199SBDI-070G-SM-3580 |
2x35 |
100 шт |
220,00 |
169,08 |
- |
- |
|
 |
67658 |
2199SBDI-072G-SM-3580 |
2x36 |
100 шт |
230,00 |
173,91 |
- |
- |
|
 |
67659 |
2199SBDI-074G-SM-3580 |
2x37 |
100 шт |
230,00 |
178,75 |
- |
- |
|
 |
67660 |
2199SBDI-076G-SM-3580 |
2x38 |
100 шт |
240,00 |
183,57 |
- |
- |
|
 |
67661 |
2199SBDI-078G-SM-3580 |
2x39 |
100 шт |
240,00 |
188,40 |
- |
- |
|
 |
67662 |
2199SBDI-080G-SM-3580 |
2x40 |
100 шт |
250,00 |
193,24 |
- |
- |
|
 |
67663 |
2199SBDI-082G-SM-3580 |
2x41 |
100 шт |
260,00 |
198,07 |
- |
- |
|
 |
67664 |
2199SBDI-084G-SM-3580 |
2x42 |
100 шт |
260,00 |
202,89 |
- |
- |
|
 |
67665 |
2199SBDI-086G-SM-3580 |
2x43 |
100 шт |
270,00 |
207,73 |
- |
- |
|
 |
67666 |
2199SBDI-088G-SM-3580 |
2x44 |
100 шт |
270,00 |
212,56 |
- |
- |
|
 |
67667 |
2199SBDI-090G-SM-3580 |
2x45 |
100 шт |
280,00 |
217,39 |
- |
- |
|
 |
67668 |
2199SBDI-092G-SM-3580 |
2x46 |
100 шт |
290,00 |
222,22 |
- |
- |
|
 |
67669 |
2199SBDI-094G-SM-3580 |
2x47 |
100 шт |
290,00 |
227,05 |
- |
- |
|
 |
67670 |
2199SBDI-096G-SM-3580 |
2x48 |
100 шт |
300,00 |
231,89 |
- |
- |
|
 |
67671 |
2199SBDI-098G-SM-3580 |
2x49 |
100 шт |
300,00 |
236,71 |
- |
- |
|
|
67672 |
2199SBDI-100G-SM-3580 |
2x50 |
50 шт |
310,00 |
241,00 |
|
- |
|
|
